28. März 2010; Funk-Fernberdienung für die Zentralverriegelung

Nachdem ich nun wochenlang über dem Elektroschema gebrütet habe und unzählige Rückschläge einstecken musste, habe ich heute den Einbau der Funk-Fernbedienung für die ZV abgeschlossen.

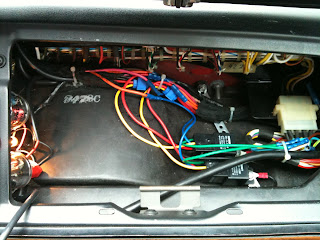

Da die originalen Relais "nur" 10A vertragen habe ich zwei KFZ 30A Relais eingebaut. Den Kabelbaum der ZV habe ich der Einfachheit halber hinter dem Handschuhfach aufgetrennt und die Relais installiert



Die Ansteuerung der Blinker war eine Herausforderung für sich. Da beim Amerikaner ja Bremsleuchte und Blinker ein und dieselbe Lampe sind, musste ich mit einer kleinen Diodenschaltung sicherstellen, dass auch nach dem Einbau der Fernbedienung nicht alles willkürlich leuchtet beim Blinken bzw. Bremsen.

Zeitaufwand: ca. 20h
Kosten:
WAECO RC-100 Fernbedienung CHF 89.95
2 30A Relais mit Sockel CHF 22.40
3 Dioden 1N5401 CHF 1.50
